要求简介

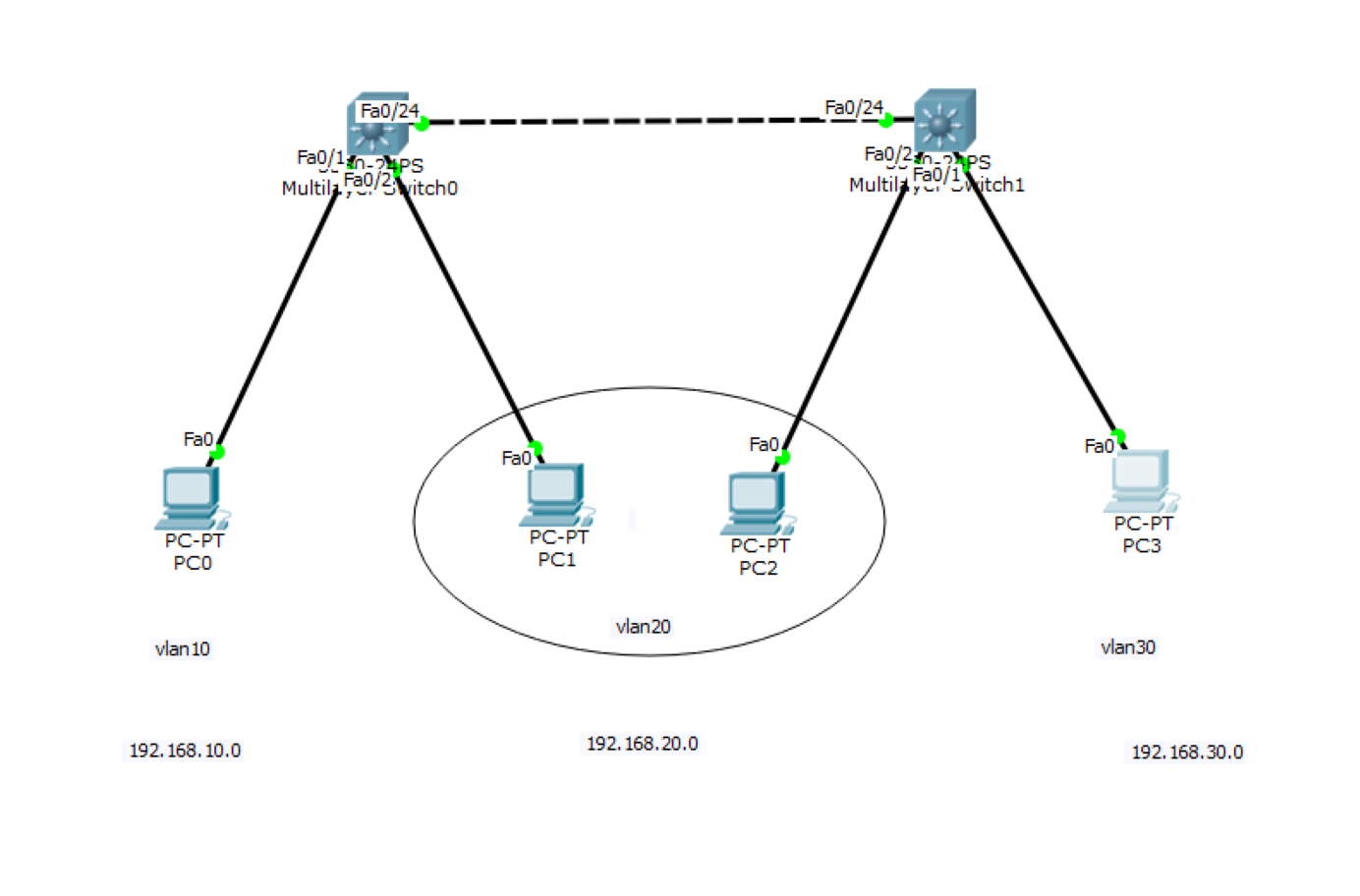

从上面的拓扑图来看,pc0和pc3是单独不同的网段,pc1和pc2是相同的网段,都在vlan20,这个时候除了pc1和pc2其余的电脑都是不相通的,我们要做的就是想办法让4台电脑互相通信。
操作步骤
先将图内拥有的信息配置好,pc机是网段内的地址都可以,Multilayer Switch0,Multilayer Switch1配置:
Switch>enable
Switch#configure terminal
Switch(config)#vlan 10
Switch(config)#vlan 20
Switch(config)#vlan 30
Switch(config)#ip routing
Multilayer Switch0配置:
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport access vlan 10
Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport access vlan 20
Switch(config)#interface vlan 10
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan10, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up
Switch(config-if)#ip add
Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#interface vlan 20
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan20, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up
Switch(config-if)#ip address 192.168.20.254 255.255.255.0
Switch(config-if)#interface vlan 30
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan30, changed state to up
Switch(config-if)#ip address 192.168.30.254 255.255.255.0
![图片[2]-Cisco不同部门的业务通信-微生之最](https://www.lequxiang.com.cn/view.php/7dd18b6ea2958bf9e3c9f09351c7f5db.png)
这个时候pc0和pc1已经能正常通信了,Multilayer Switch1配置:
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#interface vlan 20
Switch(config-if)#ip address 192.168.20.254 255.255.255.0
Switch(config-if)#interface vlan 30
Switch(config-if)#ip address 192.168.30.254 255.255.255.0
Switch(config)#interface FastEthernet0/1
Switch(config-if)#switchport access vlan 30
Switch(config)#interface FastEthernet0/2
Switch(config-if)#switchport access vlan 20
![图片[3]-Cisco不同部门的业务通信-微生之最](https://www.lequxiang.com.cn/view.php/ebc08b8c65bcdd74a8dcf618c7dfb301.png)
此时pc3和pc2也能正常通信,但是pc1和pc虽然是同一网段却无法通信,这是因为两台三层交换机还没配置好,我们继续配置两台交换机,Multilayer Switch0,Multilayer Switch1配置:
Switch(config)#interface FastEthernet0/24
Switch(config-if)#
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
![图片[4]-Cisco不同部门的业务通信-微生之最](https://www.lequxiang.com.cn/view.php/8816ef451f6bbc61654b68e9db285133.png)
此时再ping已经可以正常通信了,pc0和pc3也已经可以完成正常的通信了,本章内容主要是围绕vlan的通信来讲的
